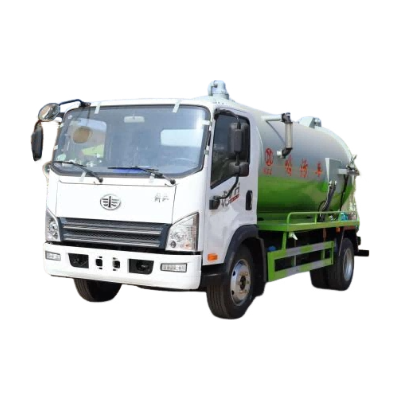

Mobil Pengisap Jarak Sumbu Roda

Tangki air pada truk pembersih dan penghisap dilengkapi dengan sistem alarm penginderaan ketinggian air bertekanan rendah, yang dapat secara otomatis memberikan alarm bila tidak ada air, sehingga mencegah kerusakan pompa air akibat kekurangan air.

Hubungi sekarang Surel Telepon
Rincian Produk

1. Fungsi produk diperkenalkan sebagai berikut

(1) Kendaraan pengisap adalah kendaraan sanitasi baru untuk mengumpulkan, memindahkan dan mengangkut lumpur dan limbah serta menghindari pencemaran sekunder. Penutup belakang dapat dibuka dan badan tangki mudah diangkat dan dibongkar, bekerja cepat dan berkapasitas besar. Sangat cocok untuk pengumpulan dan pengangkutan kotoran, lumpur, minyak mentah dan zat cair lainnya.

(2) Mobil ini cocok untuk sanitasi kota, perusahaan industri dan pertambangan besar dan menengah, kawasan perumahan, sekolah, pembersihan dan pemindahan tangki septik, pembersihan dan pengerukan pipa perkotaan, pembersihan residu biogas bubur biogas pabrik, dll., kaleng darurat diangkut air untuk pemadaman kebakaran.

(3) Konfigurasi pelat dasar: model enam nasional standar baru, mesin Weichai, 160 tenaga kuda, girboks 6 gigi, jarak sumbu roda 3900, ban 245, rem udara rusak, kabin berbadan lebar dapat menampung 3 orang, AC mobil asli, kartu kuning , gratis STNK dan bebas pajak pembelian.

(4) Bagian atas, bagian dari tangki bundar, pengumpul gaya, poros penggerak, sesuai dengan kebutuhan pompa hisap sirkulasi oli berdaya tinggi 8 ton atau pompa hisap sirkulasi air SK-9-12, tangki air. Silinder oli, katup anti luapan, pemisah air dan gas juga dikenal sebagai pencegah luapan sekunder, silinder hidrolik, katup multi arah, katup bola, pipa hisap, gelas cair, pengukur tekanan, berbagai aksesori dan komponen lainnya.


2.Gambar kendaraan adalah sebagai berikut

Mobil Pengisap Jarak Sumbu Roda


3. Parameter rinci kendaraan adalah sebagai berikut

[Parameter teknis kendaraan]

Merek dagang produk

Kartu XiangNong da

Kumpulan pengumuman

361 (diperpanjang)

nama Produk

pemulung saluran pembuangan tipe hisap

model produk

SGW5120GXWCA6

massa kotor (Kg)

11995

Volume tangki (m3)

7.9

Massa beban terukur (Kg)

6240

Dimensi keseluruhan (mm)

7030×2290×2930

Massa persiapan (Kg)

5560

Ukuran Ruang Barang (mm)

××

Nilai kapasitas penumpang (orang)

Massa total kuasi-trailer (Kg)

Jumlah penumpang (orang)

3

Massa beban sadel maksimum (Kg)

Sudut pendekatan / sudut keberangkatan (°)

20/13

Suspensi depan/suspensi belakang (mm)

1155/1975

berat poros (Kg)

4360/7635

Kecepatan kendaraan tertinggi (Km/jam)

100

perkataan

Pelindung samping belakang dihubungkan dengan sambungan las material Q235, ukuran bagian pelindung belakang (mm): 12060, tinggi pelindung belakang (mm): 450. Pilih saja jarak sumbu roda 3900mm. Perangkat khusus kendaraan: tangki dan pompa, terutama digunakan untuk pengisapan lumpur limbah, pemancingan bening, dll. Media transportasi: kotoran cair, kepadatan sedang: 800 kg / m 3. Total kapasitas tangki adalah 7,9 meter kubik, dengan efektif volume: 7,8 meter kubik. Ukuran tangki (diameter panjang lurus) (mm): 41001600. Pilih kabin dengan sasis. Produsen / model ABS: 1. Guangzhou Ricomi Automotive Electronics Co., Ltd. / CM4XL-4S / 4M; 2. Zhejiang Wan'an Technology Co., Ltd. / VIE ABS-II. Pilih posisi tangki bahan bakar beserta sasis. Pemuatan opsional pada pompa sirkulasi air.

[Parameter teknis sasis]

Model sasis

CA1120P40K59L4BE6A84

Nama sasis

Sasis truk diesel kepala datar

nama merek

Kartu pembebasan

perusahaan manufaktur

Cina FaW Group Co., Ltd

jumlah sumbu

2

Jumlah ban

6

jarak sumbu roda (mm)

4200,3900

ukuran ban

245/70R19.5 16PR,8.25R20 16PR,255/70R22.5 16PR

Jumlah lembaran pegas pelat baja

3/3+3,3/7+9,3/10+4,7/10+4,7/10+3,3/4+4

pengukur depan (mm)

1738,1761,1726,1751,1815

Jenis bahan bakar

minyak solar

jalur belakang (mm)

1678,1740

Standar dasar emisi

Negara-negara GB17691-2018

jenis mesin

Perusahaan produksi mesin

perpindahan (ml)

daya (Kw)

WP3NQ160E61

D30TCIF1

CA4DD1-16E6

CA4DD2-18E6

CA4DH1-18E6

Weichai Power Co., LTD

Kunming Yunnei Power Co., LTD

Cina FaW Group Co., Ltd

Cina FaW Group Co., Ltd

Cina FaW Group Co., Ltd

2970

2977

3000

3230

3800

118

125

121

132

132


4. Fungsi produk diperkenalkan sebagai berikut

(1) Kendaraan pengisap adalah kendaraan sanitasi baru untuk mengumpulkan, memindahkan dan mengangkut lumpur dan limbah serta menghindari pencemaran sekunder. Penutup belakang dapat dibuka dan badan tangki mudah diangkat dan dibongkar, bekerja cepat dan berkapasitas besar. Sangat cocok untuk pengumpulan dan pengangkutan kotoran, lumpur, minyak mentah dan zat cair lainnya.

(2) Mobil ini cocok untuk sanitasi kota, perusahaan industri dan pertambangan besar dan menengah, kawasan perumahan, sekolah, pembersihan dan pemindahan tangki septik, pembersihan dan pengerukan pipa perkotaan, pembersihan residu biogas bubur biogas pabrik, dll., kaleng darurat diangkut air untuk pemadaman kebakaran.

(3) Konfigurasi pelat dasar: model enam nasional standar baru, mesin Weichai, 160 tenaga kuda, girboks 6 gigi, jarak sumbu roda 3900, ban 245, rem udara rusak, kabin berbadan lebar dapat menampung 3 orang, AC mobil asli, kartu kuning , gratis STNK dan bebas pajak pembelian.

(4) Bagian atas, bagian dari tangki bundar, pengumpul gaya, poros penggerak, sesuai dengan kebutuhan pompa hisap sirkulasi oli berdaya tinggi 8 ton atau pompa hisap sirkulasi air SK-9-12, tangki air. Silinder oli, katup anti luapan, pemisah air dan gas juga dikenal sebagai pencegah luapan sekunder, silinder hidrolik, katup multi arah, katup bola, pipa hisap, gelas cair, pengukur tekanan, berbagai aksesori dan komponen lainnya.


5. Tampilan gambar dekomposisi atas

Mobil Pengisap Jarak Sumbu Roda



6. Tindakan pencegahan penggunaan produk

(1) Permukaan minyak pada separator minyak dan gas tidak boleh lebih rendah dari posisi tengah lubang pengamatan dan lebih rendah dari posisi rangkap tiga pipa minyak, jika tidak maka pompa vakum akan rusak.

(2) Bila suhu luar ruangan di bawah 0 derajat Celcius, gunakan minyak antibeku, dan gunakan minyak solar pada suhu 0 hingga 10 derajat Celcius.

(3) Ketika limbah atau kotoran yang secara tidak sengaja dipompa ke dalam pompa harus segera dibersihkan dan diganti dengan oli baru.

(4) Tidak ada benda selain minyak pelumas udara yang masuk ke dalam pompa, jika tidak maka bertanggung jawab.

(5) Pompa tidak boleh mengeluarkan gas korosif seperti asam dan alkali serta gas yang tidak mudah meledak.


7. Gambar aksesoris umum adalah sebagai berikut

Mobil Pengisap Jarak Sumbu Roda


8. Layanan purna jual produk harus mengetahui hal-hal berikut

(1) Mobil dioperasikan sesuai deskripsi mobil, dan sasisnya dijamin oleh produsen sasis untuk purna jual.

(2) Periksa jumlah oli kendaraan sebelum bekerja, dan apakah sekrup di setiap bagian kendor. Karena sekrup kendaraan dikencangkan satu kali di pabrik dan bergelombang selama proses pengangkutan, maka harus dikencangkan dua kali dan diperiksa secara berkala.

(3) Periksa pipa apakah ada kebocoran udara agar tidak mempengaruhi ruang hampa.

(4) Ketika pengumpul gaya dibuka selama bekerja, tekanan udara mobil harus mencapai lebih dari enam. Injak kopling dan buka force collector secara perlahan serta kendurkan kopling dan pintu pengisian bahan bakar secara perlahan. Jika tidak pneumatik manual, saat menginjak tuas pengangkat kopling, kopling bisa digantung perlahan. Beberapa mobil nasional tiga bersifat semi linkage, dalam proses menggantung force lift, jika terdengar suara gigi perlu menginjak kopling untuk keluar dan digantung kembali. (Force collector merupakan bagian yang rentan).

(5) Gantungkan pengumpul gaya, dan poros penggerak memutar pompa vakum dan bekerja secara bersamaan dengan pompa hidrolik.

(6) Gerakkan katup empat arah ke arah pemompaan mulai mengalirkan polusi, katup empat arah yang terengah-engah untuk mengeluarkan napas adalah untuk mengeluarkan asap. (7) Dalam proses pemompaan, selalu amati pandangan cairan kaca untuk menghindari pemompaan ke dalam pompa vakum, agar tidak mempengaruhi hisapan. Jika pemisah air dan pemisah minyak dan gas tidak terlalu penuh, masukkan benda asing untuk membersihkan dan mengganti minyak tepat waktu. Setelah memompa, injak kopling dan tutup katup empat arah ke tengah.

(7) Ketika hisap dari pipa hisap bekerja, ketika pelepasan dari penutup belakang katup bola kotoran keluar, aliran spontan, mobil hisap tidak memungkinkan pelepasan tekanan.

(8) Pada penutup atas atau belakang, kendurkan kabel agar penutup belakang tidak rusak.


9. Tindakan pencegahan dan pemeliharaan penghisapan limbah

(1) Tambahkan minyak solar ke pompa hisap dan pemisah minyak dan gas, dan ganti oli antara 30 hingga 40 mobil. Kedua kalinya merokok lebih dari 40 mobil dalam waktu penggantian, oli berikut kurang kata untuk mengisi bahan bakar dan 3-6 bulan untuk mengganti oli bisa.

(2) penggantian oli hidrolik sistem hidrolik sekali dalam seperempat.

(3) Apabila minyak dan air pada separator migas, maka minyak pada separator migas tidak boleh melebihi posisi lubang observasi atau di bawah posisi pipa oli, tidak, pompa vakum akan rusak.

(4) Bila suhu luar ruangan di bawah 0 derajat Celcius, gunakan minyak solar dari 0 hingga 10 derajat Celcius. Jika suhu di atas 10 derajat Celcius, ganti oli roda gigi tertutup, dan periksa apakah rangkaian oli lancar.

(5) Pompa baru pada penggunaan pertama jika ditemukan tingkat kevakumannya tidak tinggi, alasannya adalah pompa baru tidak mengandung minyak atau minyak terlalu sedikit, pengoperasian pompa tidak dapat menghasilkan kevakuman, tidak dapat mengeluarkan minyak dari hisap pemisah minyak dan gas. pompa, solusinya tambahkan 1-2 liter minyak, pompa vakum minyak, dapat menghasilkan minyak dari pompa vakum pemisah minyak dan gas.

(6) mobil hisap jika operasi ceroboh di tempat kerja, hisap berlebihan akan pompa vakum hisap limbah dan dipasang di belakang sistem pemisahan uap air dan pemisahan gas dan pipa, seluruh sistem diblokir, seluruh sistem tidak akan dapat membentuk ruang hampa, serius akan merusak pompa vakum, setelah ini harus melepas sistem pipa hisap yang bersih (termasuk katup empat arah, pemisah uap air), membersihkan pemisah minyak dan gas serta pipa tee dan masuk ke pipa belakang pipa, mengganti oli yang terkontaminasi, dan hati-hati menghilangkan polutan di pompa vakum.

(7) Seperti pembersihan minyak tidak memeriksa pemisah uap air dan bola katup luapan pada posisi yang sesuai (katup luapan dan pemisah uap air harus berada di bagian bawah katup luapan hanya untuk efek perlindungan, bukan seratus persen kerja, misalnya gelembung tangki terlalu besar atau bola katup luapan di atas benda asing dapat menyebabkan katup luapan tidak berfungsi). Setelah beberapa saat digunakan, mobil harus memeriksa apakah sekrup sambungan universal kendor dan perlu dikencangkan atau diganti (pompa vakum dan poros gaya tidak berada dalam jangkauan servis sasis karena bagian atasnya, sehingga pengguna perlu melakukannya periksa dan kencangkan sendiri secara berkala).


10. Gambar tampilan (bagian) skala perusahaan

Gambar Tampilan Skala Perusahaan


11. Tampilan gambar proses bengkel (bagian).

Tampilan Gambar Proses Lokakarya


Tampilan Gambar Proses Lokakarya


12.Model tampilan gambar fungsi

Tampilan Gambar Fungsi Model
